مقدمة
في أنظمة الرش الصناعية الحديثة، يؤثر أداء الفوهة بشكل مباشر على كفاءة الإنتاج، وجودة المنتج، واستهلاك المياه، وتكاليف الصيانة، وموثوقية المعدات. من بين أنواع فوهات الرش المختلفة، أصبحت فوهات المشبك (المعروفة أيضًا باسم فوهات المشبك العيينة أو فوهات المشبك الكروي القابلة للتعديل) واحدة من الحلول الأكثر استخدامًا على نطاق واسع في خطوط المعالجة المسبقة للسيارات، ومصانع تجهيز الأغذية، ومصانع الصلب، وتصنيع الورق، وأنظمة غسيل الزجاجات، وتطبيقات تنظيف الناقلات.
تتطلب المنشآت الصناعية الحديثة بشكل متزايد تحديد موضع الفوهة بشكل مرن وسهولة الصيانة والاستبدال السريع. غالبًا ما تتطلب الفوهات الملولبة التقليدية إيقاف تشغيل النظام وأدوات إضافية أثناء الاستبدال.فوهات المشبكقم بحل هذه المشكلات من خلال الجمع بين التثبيت السريع واتجاه الرش القابل للتعديل ومتطلبات الصيانة المنخفضة.
شركة Shanghai Xinhou Industrial Co., Ltd. متخصصة في تكنولوجيا الرش الصناعي منذ عام 2004 وتوفر العديد من حلول فوهة المشبك للعملاء في جميع أنحاء العالم. يتم استخدام منتجات Xinhou على نطاق واسع في تصنيع السيارات، وتجهيز الأغذية، وحماية البيئة، وإنتاج الصلب، ومصانع النسيج، وأنظمة التنظيف الصناعية.
ما هي فوهات المشبك؟
الفوهة المشبكيشار إليها عادة باسم:
- فوهات العيينة ذات المشبك
- فوهات المشبك الكروي القابلة للتعديل

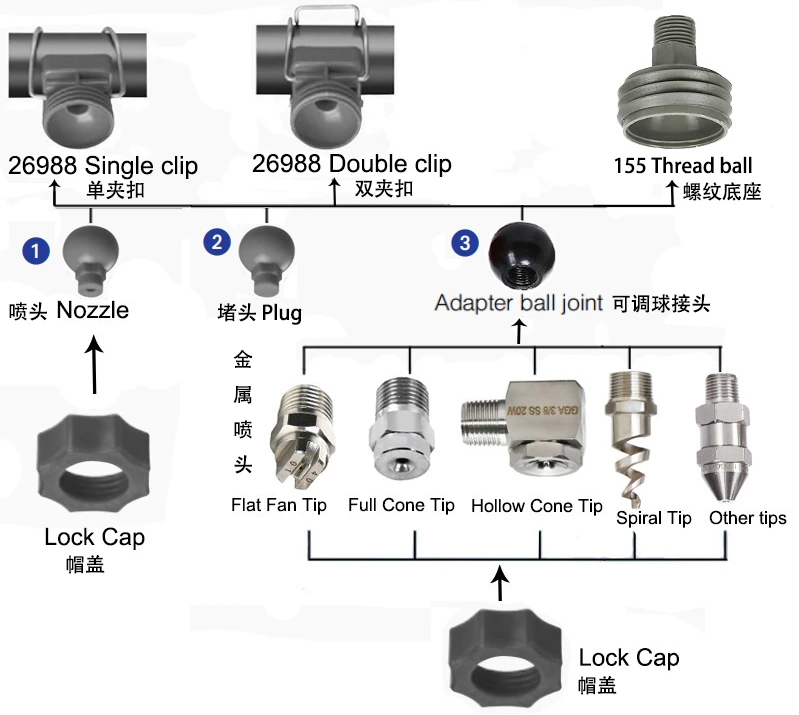

وتتكون عادة من الأجزاء التالية:
- هيئة المشبك
- مقبس الكرة
- نصيحة الرش
- طوقا
- نظام تركيب الأنابيب
يسمح هذا الهيكل الفريد للمشغلين بتحسين تغطية الرش دون استبدال مجموعة الفوهة بأكملها.
لماذا تحظى فوهات المشبك بشعبية كبيرة؟
1. تعديل اتجاه الرش المرن
يسمح تصميم الكرة القابل للتعديل للمشغلين بتعديل زوايا الرش بسرعة.
تشمل الفوائد ما يلي:
- تحسين التغطية
- تقليل المناطق الميتة
- أسهل تحسين النظام
- أداء تنظيف أفضل
2. التثبيت السريع
فوهات المشبكيمكن تركيبه مباشرة على مجمعات الرش.
المزايا:
- تقليل وقت التوقف عن العمل
- صيانة أسرع
- تركيب مبسط
- انخفاض تكاليف العمالة
3. سهولة الاستبدال
عندما يتآكل طرف الفوهة، يمكن للمشغلين استبدال طرف الرش فقط بدلاً من استبدال المجموعة بأكملها.
4. قابلية تطوير ممتازة للنظام
ومع توسع خطوط الإنتاج، يمكن بسهولة إضافة فوهات مشبكية إضافية إلى خطوط الأنابيب الموجودة.
مبدأ عمل فوهة المشبك
مبدأ العمل بسيط نسبيا.
يدخل السائل المضغوط إلى جسم الفوهة عبر خط الأنابيب.
ثم يمر السائل من خلال:
- قناة التدفق الداخلي
- قسم تعديل الكرة
- فتحة دقيقة
- قسم تشكيل الرش
يتم إنشاء نمط الرش وفقًا لهندسة الفوهة.
يمكن أن تنتج أطراف الرش المختلفة ما يلي:
- رذاذ المروحة المسطحة
- رذاذ مخروطي كامل
- رذاذ مخروطي مجوف
- رذاذ تيار صلب
نظرًا لأن رأس الرش والحامل منفصلان، يمكن للمستخدمين تغيير أنماط الرش دون إعادة تصميم النظام بأكمله.
التطبيقات الرئيسية لفوهات المشبك
1. خطوط المعالجة المسبقة للسيارات
تعتمد جودة طلاء السيارات بشكل كبير على تحضير السطح.
تستخدم فوهات المشبك على نطاق واسع من أجل:
- إزالة الشحوم
- الفوسفات
- الشطف
- تنظيف السطح
- الرش الكيميائي
توصي شركة Shanghai Xinhou على وجه التحديد بفوهات المشبك في أنظمة المعالجة المسبقة للسيارات وأنظمة اختبار المطر.
2. صناعة تجهيز الأغذية
تتطلب مرافق إنتاج الغذاء معايير نظافة صارمة.
تستخدم فوهات المشبك بشكل شائع من أجل:
- غسل الفاكهة
- غسيل الخضار
- تنظيف الناقل
- معدات الصرف الصحي
- شطف الزجاجة
فوهة المشبك في شنغهاي شينهويتم تطبيق الحلول على نطاق واسع في عمليات تنظيف الأغذية.
3. تنظيف الزجاجة والعلبة
في خطوط إنتاج المشروبات، يجب تنظيف كل حاوية جيدًا قبل تعبئتها.
تشمل التطبيقات:
- غسل الزجاجة
- يمكن الشطف
- التنظيف الداخلي
- غسيل خارجي
فوائد:
- قوة تأثير عالية
- تغطية موحدة
- انخفاض استهلاك المياه
4. صناعة الصلب
تتطلب مصانع الصلب أنظمة رش قوية.
الاستخدامات النموذجية تشمل:
- تبريد
- إزالة الترسبات
- قمع الغبار
- غسيل المعدات
تسمح فوهات المشبك للمشغلين بضبط مواضع الرش بسهولة أثناء الصيانة.
5. صناعة الورق
يستخدم تصنيع الورق أنظمة رش واسعة النطاق.
التطبيقات:
- تنظيف اللباد
- تنظيف الأسلاك
- غسل لفة
- الترطيب
فوائد:
- نمط رش مستقر
- استبدال سهل
- تقليل وقت التوقف عن العمل
المواد الشائعة لفوهات المشبك
PP (البولي بروبيلين)
المزايا:
- خفيف الوزن
- المقاومة الكيميائية
- تكلفة منخفضة
التطبيقات:
- المعالجة الكيميائية
- معالجة المياه
PVDF
المزايا:
- مقاومة كيميائية ممتازة
- مقاومة درجات الحرارة العالية
التطبيقات:
- البيئات الحمضية
- الوسائط المسببة للتآكل
الفولاذ المقاوم للصدأ 304
المزايا:
- مقاومة جيدة للتآكل
- متين
التطبيقات:
- صناعة عامة
- تجهيز الأغذية
الفولاذ المقاوم للصدأ 316
المزايا:
- مقاومة فائقة للتآكل
- عمر خدمة طويل
التطبيقات:
- البيئات البحرية
- النباتات الكيماوية
- صناعة الأدوية
كيفية اختيار فوهات المشبك
اختيار الصحيحفوهة المشبكيتطلب النظر في عدة عوامل.
1. هدف التطبيق
تحديد ما إذا كانت الفوهة تستخدم من أجل:
- تنظيف
- تبريد
- طلاء
- قمع الغبار
- غسل
تتطلب التطبيقات المختلفة أنماط رش مختلفة.
2. معدل التدفق
احسب:
التدفق المطلوب=إجمالي الطلب على السائل ÷ عدد الفوهات
يضمن اختيار التدفق المناسب أداءً موحدًا.
3. ضغط التشغيل
النطاقات النموذجية:
- الضغط المنخفض: 1-3 بار
- الضغط المتوسط: 3 – 10 بار
- الضغط العالي: 10-30 بار
يؤثر الضغط على:
- حجم القطرة
- زاوية الرش
- قوة التأثير
4. زاوية الرش
الزوايا المشتركة:
- 15 درجة
- 25 درجة
- 40 درجة
- 65 درجة
- 80 درجة
- 110 درجة
توفر الزوايا الأكبر تغطية أوسع.
توفر الزوايا الأصغر تأثيرًا أقوى.
5. التوافق الكيميائي
يجب أن يتطابق اختيار المواد مع المواد الكيميائية المعالجة.
على سبيل المثال:
- حمض → PVDF أو 316SS
- المحاليل القلوية → PP أو 316SS
- تطبيقات الغذاء → 304SS أو 316SS
المشاكل والحلول المشتركة
المشكلة 1: توزيع الرذاذ بشكل غير متساو
الأسباب المحتملة:
- فوهة مسدودة
- ضغط غير صحيح
- طرف الرش البالي
الحلول:
- فوهة نظيفة
- تحقق من ضغط المضخة
- استبدال نصيحة
المشكلة 2: الاستهلاك المفرط للمياه
الأسباب المحتملة:
- معدل التدفق المتضخم
- الضغط المفرط
الحلول:
- إعادة حساب متطلبات النظام
- حدد حجم الفوهة المناسب
المشكلة 3: الاستبدال المتكرر
الأسباب المحتملة:
- الوسائط الكاشطة
- التآكل الكيميائي
الحلول:
- الترقية إلى 316SS
- استخدام إدراج السيراميك
- تحسين الترشيح
لماذا تختار فوهات المشبك Shanghai Xinhou؟
شنغهاي شينهوتتمتع بأكثر من 20 عامًا من الخبرة في تصنيع فوهة الرش وتصدر المنتجات إلى أكثر من 100 دولة حول العالم. توفر الشركة:
- فوهات المشبك القياسية
- فوهات المشبك الكرة قابل للتعديل
- حلول الرش المخصصة
- خدمات تصنيع المعدات الأصلية/تصنيع التصميم الشخصي
- الدعم الفني
- تسليم سريع
يتم استخدام منتجات فوهة المشبك الخاصة بها على نطاق واسع في صناعات السيارات، وتجهيز الأغذية، والصناعات الكيماوية، والصلب، والورق، والبيئة.
خاتمة
فوهات المشبكأصبحت عنصرا لا غنى عنه في أنظمة الرش الصناعية الحديثة. إن هيكلها القابل للتعديل، والتركيب السريع، ومتطلبات الصيانة المنخفضة، والتطبيقات المتنوعة تجعلها واحدة من حلول الفوهات الأكثر فعالية من حيث التكلفة-المتوفرة اليوم.
سواء كنت تقوم بتشغيل خط المعالجة المسبقة للسيارات، أو مصنع معالجة الأغذية، أو نظام غسيل الزجاجات، أو مصنع الصلب، أو منشأة إنتاج الورق، فإن اختيار فوهة المشبك المناسبة يمكن أن يحسن أداء الرش بشكل كبير مع تقليل تكاليف التشغيل.
بالنسبة للشركات التي تبحث عن حلول رش موثوقة، توفر شركة Shanghai Xinhou منتجات فوهة المشبك الاحترافية والدعم الهندسي والخدمات المخصصة لتلبية المتطلبات الصناعية المتنوعة.
