المعلمات الفنية الرئيسية للفوهات الصناعية

في التطبيقات الصناعية والهندسية الحديثة ،فوهات ،على الرغم من حجمها الصغير ، تلعب دورًا مهمًا في التحكم في السوائل . من التنظيف العالي الضغط ، وترطيب الضباب إلى الرش الدقيق والتبادل الحراري المحسن ، والأداء وتصميم الفتحات يؤثر بشكل مباشر على الكفاءة التشغيلية للنظام بشكل مباشر ، وتهوية مستويات الطاقة ، أو ما يزيد من ذلك ، أو جودة المنتج ، أو ما يزيد من ذلك ، حيث يتم اختيار المعدات ، مما يؤدي إلى إشراك المعدات ، أو ما يقترب من المعدات. الذرات ، اختلال الرش ، انسداد متكرر ، وحتى أضرار المعدات . ستوفر هذه المقالة تحليلًا مفصلاً للمعلمات الفنية المرتبطة بالفوهة ومعايير الاختيار من أبعاد متعددة ، بما في ذلك التصميم الهيكلي ، ونمط الرش ، واختيار المواد ، وأداء ديناميات السوائل ، لمساعدتك في اتخاذ قرارات أكثر فعالية ودقة أثناء عملية التصميم والتصميم {{}

ما هو فوهة؟

A فوهةهو جهاز يرش أو يقلل السوائل أو الغازات أو الجزيئات الصلبة بطريقة محددة ، عادة ما يتم تثبيته في نهاية الأنبوب . تشمل وظائفه:
- التحكم في اتجاه وزاوية الرش
- تغيير سرعة أو ضغط السائل
- تحويل التدفق السائل إلى ضباب ناعم أو على شكل مروحة أو مخروطية أو أشكال أخرى
- تحقيق تأثيرات مثل التوزيع الموحد أو التأثير القوي أو التغطية الدقيقة
يحدد الهيكل الداخلي للفوهة كيف يتم تسريع السائل أو تدويره أو قصه . تشمل الأنواع الشائعة الفوهات المستقيمة والطرد المركزي والهواء السائل {. فوهات تم تجهيزها في الحقول المختلفة مثل الزراعة. التنظيف .

مادة فوهة

تؤثر مادة الفوهة بشكل مباشر على مقاومة التآكل ، ومقاومة التآكل ، وتحمل درجة الحرارة ، وحياة الخدمة . توصيات اختيار المواد لظروف التشغيل المختلفة هي كما يلي:

عند الاختيار ، ضع في اعتبارك العوامل التالية بشكل شامل: الخصائص الكيميائية للوسط الرش ، سواء كانت تحتوي على جزيئات ودرجة حرارة العمل والضغط .


شكل رش

نمط الرش هو معلمة أساسية في تصميم الفوهة ، مما يؤثر بشكل مباشر على نطاق التوزيع وطريقة التطبيق للمتوسطة . تشمل الأنواع الشائعة:
- مخروط صلب: تغطية كثيفة ، مناسبة لأبراج التبريد وأنظمة الغسيل
- مخروط جوفاء: رذاذ قوي الحافة ، مثالي لمكافحة الحرائق أو تشتت الضباب

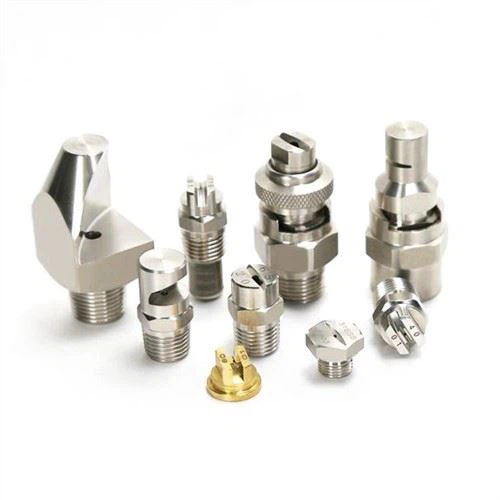

- مروحة مسطحة: التغطية الخطية ، تستخدم على نطاق واسع في التنظيف والرش
- رذاذ حلزوني: نوع الضغط المنخفض ذو التدفق العالي ، مناسب لمعالجة غاز المداخن والتبريد في الصناعات الثقيلة
- فوهات ذرية الهواء: تخلط السائل مع الهواء المضغوط لتشكيل قطرات جيدة للغاية ، ومناسبة للرش الدقيق ، والتشحيم ، وصناعة الإلكترونيات .

زاوية فوهة

تحدد زاوية الرش تغطية الضباب ، مع وجود زوايا مشتركة: 15 درجة ، 30 درجة ، 60 درجة ، 90 درجة ، 120 درجة ، و 150 درجة .
• زوايا صغيرة (<40°): Strong concentrated impact, suitable for rinsing
• الزوايا المتوسطة (40 درجة - 90 درجة): متوازنة ، متعددة الاستخدامات
• Large angles (>90 درجة): تغطية واسعة ، مناسبة للتنقل أو توزيع الغاز
تحدد زاوية الفوهة ، جنبًا إلى جنب مع ارتفاع التثبيت ومسافة الرش ، بشكل جماعي تأثير الرش الفعلي وينبغي تصميمه في المزامنة مع بنية النظام .

مرور

يشير معدل التدفق إلى حجم الوسيط الذي يمر عبر فوهة لكل وحدة زمنية ، تقاس في L/min أو GPM (غالون في الدقيقة) . يرتبط ارتباطًا وثيقًا بالعوامل التالية:
• قطر الفوهة
• البنية الداخلية للفوهة (قناة واحدة ، متعددة القنوات)
• ضغط التشغيل
• خصائص الوسيلة (مثل الكثافة ، اللزوجة)
قبل اختيار فوهة ، من الضروري الإشارة إلى منحنى ضغط معدل التدفق لمطابقة متطلبات المعدات .

ضغط العمل

يختلف أداء الفتحات بشكل كبير في ضغوط مختلفة:
• فوهات الضغط المنخفض (<5 bar): commonly used for agricultural irrigation and mist cooling
• فوهات الضغط المتوسطة (5-20 بار): مناسبة للتنظيف الصناعي والمعالجة السطحية
• High-pressure nozzles (>20 شريط): يستخدم لتجفيف الرش أو التبريد أو متطلبات التأثير العالي
• يمكن أن يؤدي تجاوز الضغط الموصى به إلى أنماط الرش المشوهة أو تلف المعدات أو نفايات الطاقة .

أداء الهباء الجوي

يتم قياس قدرة ذرية الفوهة حسب حجم القطرات (μM):
- كلما كان حجم القطرات أصغر ، أرقى الذرة ، مناسبة للعمليات التي تتطلب تبخير أو حتى تغطية ؛
- أحجام القطرات الكبيرة مناسبة للتطبيقات التي تتطلب تغطية فعالة أو شطف .
معايير حجم القطرات الشائعة هي كما يلي:


واجهات وطرق التثبيت

طريقة توصيل الفوهات بالمعدات هي أيضًا واحدة من المعلمات الرئيسية:
- اتصالات الخيوط (BSP/NPT): متعدد الاستخدامات للغاية
- اتصالات شفة: مناسبة للتطبيقات الصناعية الثقيلة عالية التدفق
- مشابك سريعة الإصدار: من السهل التنظيف والاستبدال
- رذاذ قضيب وتوجيه تثبيت السكك الحديدية: يسهل التعديلات الدقيقة ، شائعة الاستخدام في خطوط الإنتاج الآلية
علاوة على ذلك ، يتم استخدام فوهات الدوران ، وفوهات رذاذ المروحة ، وطرق التثبيت الأخرى بشكل متزايد في قطاعات الغذاء والمشروبات والتنظيف الصيدلاني (مثل أنظمة CIP) .

الوقاية من الانسداد وتصميم التنظيف الذاتي

يعد انسداد الفوهة أحد المشكلات الشائعة ، خاصة في البيئات ذات المادة الجسيمية أو وسائط اللزوجة العالية . لمعالجة هذه المشكلة ، يمكن النظر في الخيارات التالية:
- فوهات مرشح مدمجة
- فوهات التنظيف التلقائي لإبرة الربيع
- تصميم الفتحة المضادة للحرق
- هياكل قابلة للإزالة وقابلة للغسل

يمكن أن تقلل هذه التصميمات بشكل كبير من وقت التوقف وتعزيز الاستمرارية التشغيلية . نطاق مقاومة درجة الحرارة
القدرة على التكيف مع المواد والهياكل المختلفة مع درجة الحرارة هي كما يلي:

عند اختيار المكونات في ظل ظروف درجات الحرارة المرتفعة ، يجب إيلاء اهتمام خاص لمشكلات مثل التمدد الحراري ، والصدمة الحرارية ، وتليين المواد .

خاتمة

فعال ومستقرنظام فوهةلا يحسن أداء العملية فحسب ، بل يقلل من استهلاك الطاقة ، ولكنه يمتد أيضًا عمر المعدات ويقلل من تردد الصيانة . من المأمول أن يساعد تحليل المعلمة المنهجية في هذه المقالة المهندسين وموظفي المشتريات على اتخاذ قرارات مخصصة أو موضع ترحيب أو موضع ترحيب مرحب بها أو ترحيبهم بالترحيب Xinhou . لقد تخصصنا في حقل الفوهة لأكثر من 10 سنوات ، مع خطوط الإنتاج الناضجة وتجربة التطبيق ، ودعم OEM ، والتسليم السريع ، والمساعدة التقنية .اتصل بـ Xinhouعلى الفور لمحلول فوهة مخصصة مصمم لتلبية احتياجاتك!
